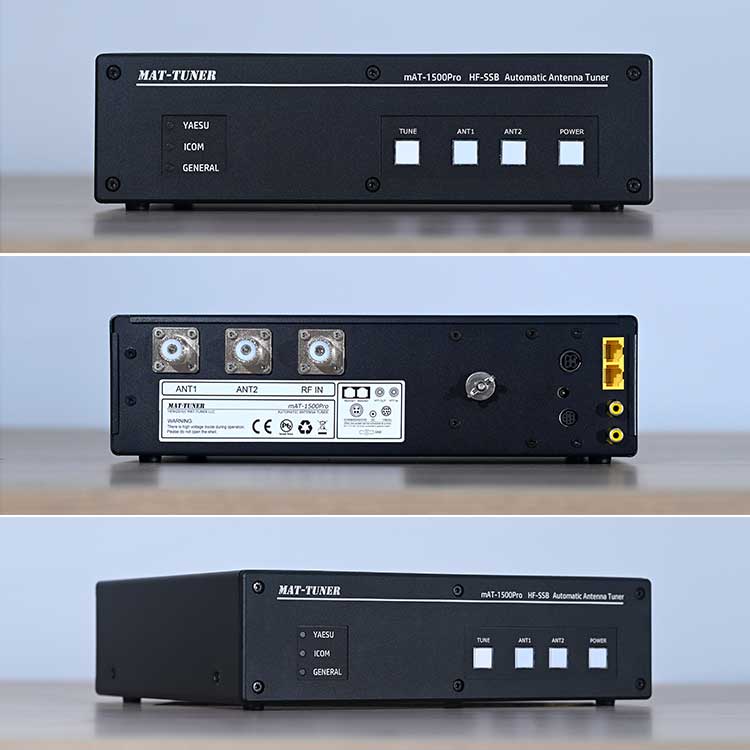

Accordeur d'antenneest un dispositif clé utilisé pour résoudre le problème de désadaptation d'impédance entre le système d'antenne et l'émetteur/récepteur. Sa valeur fondamentale réside dans son rôle de « pont » pour garantir que le signal radio peut être transmis efficacement. Ses caractéristiques et applications sont les suivantes.
Adaptation d'impédance : la fonction principale est de convertir l'impédance d'entrée de l'antenne (qui change souvent avec la fréquence et l'environnement) en l'impédance idéale requise par l'émetteur (généralement une résistance pure de 50 ohms). En ajustant le réseau interne d'inductance (L) et de condensateur (C), le rapport d'onde stationnaire (SWR) du système est réduit, la réflexion du signal est considérablement réduite et l'efficacité de la transmission d'énergie est améliorée.
Bande de fréquence de travail étendue : pour les antennes de courte longueur électrique ou couvrant plusieurs bandes de fréquences (telles que les antennes fouet et portables montées sur véhicule), leurs points de résonance naturelle sont limités. Les tuners d'antenne peuvent les faire fonctionner efficacement à ces fréquences non résonantes, élargissant considérablement la plage de fréquences disponible.
Protéger l'équipement : un rapport d'ondes stationnaires élevé entraînera la réflexion d'une grande quantité de signal vers le tube amplificateur de puissance final de l'émetteur, entraînant un risque de surchauffe ou même de brûlure. Les tuners d'antenne protègent efficacement les équipements de transmission coûteux en optimisant la correspondance.
Flexibilité et adaptabilité : En particulier dans les opérations mobiles ou sur le terrain (telles que les communications d'urgence, la recherche scientifique), il est difficile de mettre en place une antenne de taille idéale.Accordeurs d'antennepermettre l'utilisation de tailles non standard ou d'antennes simples temporaires (telles que des fils longs, des fils aléatoires) pour surmonter les limitations du site.
Compensation des impacts environnementaux : le mouvement d'objets à proximité de l'antenne (tels que des véhicules, des arbres), les changements météorologiques (tels que la glace et la couverture de neige) et même la corrosion des conducteurs peuvent modifier l'impédance de l'antenne. Le tuner d'antenne peut être ajusté dynamiquement ou manuellement pour compenser ces changements.
Communication par ondes courtes : Il s’agit du domaine d’application le plus classique du Tuner d’Antenne. La radiodiffusion sur ondes courtes, les communications maritimes, les communications aériennes et la radio amateur reposent sur la réflexion ionosphérique pour la transmission longue distance. Les tuners d'antenne permettent aux antennes relativement compactes embarquées sur un navire, un véhicule ou une station de base de fonctionner de manière flexible dans plusieurs bandes et de s'adapter aux changements en temps réel de l'ionosphère.
Radios mobiles et portables : les antennes utilisées dans les radios embarquées, les radios à dos, les stations de terrain, etc. sont de taille limitée et difficiles à obtenir une résonance multibande. Les tuners d'antenne intégrés ou externes sont des solutions standards pour résoudre les problèmes de bandes de fréquences étroites et de faible efficacité, garantissant une communication fluide en déplacement.
Radioamateur : Les passionnés doivent souvent installer des antennes dans des espaces restreints ou expérimenter différentes formes d'antennes (GP, V inversé, fil long, etc.). Les tuners d'antenne sont des outils essentiels pour exploiter plusieurs bandes, en utilisant des antennes non résonantes ou en travaillant à des fréquences non conçues, augmentant considérablement la flexibilité de la communication.
Communications d'urgence et communications militaires : un déploiement rapide est essentiel sur les sites sinistrés ou dans les environnements de combat. Les tuners d'antenne permettent d'utiliser tous les conducteurs disponibles (tels que des fils, des poteaux métalliques) ou même des antennes endommagées comme radiateurs temporaires pour garantir l'établissement de la communication.
Tests d'antennes et R&D : lorsque les ingénieurs testent des prototypes ou des systèmes d'antennes, les tuners d'antenne peuvent rapidement compenser les désadaptations d'impédance, faciliter la mesure directe des caractéristiques de rayonnement de l'antenne ou des performances du système et accélérer le processus de R&D.
Remarque importante :Accordeur d'antenneelle-même n'amplifie pas le signal et n'améliore pas l'efficacité du rayonnement de l'antenne elle-même. Sa principale contribution est de réduire la perte de puissance sur la ligne de transmission et de « pousser » autant de puissance d'émission que possible dans l'antenne. Les tuners d'antenne modernes sont souvent intégrés à des systèmes de contrôle automatique (accordeurs d'antenne automatiques) pour compléter rapidement la correspondance. Faites attention à la sécurité (fréquence radio haute tension) pendant le fonctionnement et ne transmettez à haute puissance qu'après une correspondance réussie.
